الخامات و المكونات
الجسم , العمة , السكينة , الجلاند , الطارة , فانوس الصاعد , كيعان و محبس الممر الجانبي | من اجود انواع الزهر المرن GGG 50 |
حلقات الجسم الخاصة بالغلق | من النحاس الفسفوري |
حلقات السكينة | من النحاس الفسفوري |
الفتيل الصاعد | ستانلس ستيل 316 |
المعايير
|
Description |
Material |
Standard |
|
Body |
Ductile Cast Iron GGG 50 |
Egyptian Standard 971-1991 |
|
Bonne & wedge |
Ductile Cast Iron GGG 50 |
Egyptian Standard 971-1991 |
|
Stem |
St. Steel |
Egyptian Standard 971-1991 |
|
Selling Rings |
Bronz |
Egyptian Standard 971-1991 |
جدول الاقطار - مليمتر
ملاحظة :
سيتم أخذ الجدول 4 من المواصفة القياسية ISO 5208 – 1992 (e) في الاعتبار عند اختبار الصمامات. الأبعاد بالملم
بالنسبة للفلنجات DN 80 والضغط PN 10، لا يجوز أن يكون هناك 4 فتحات عند الطلب

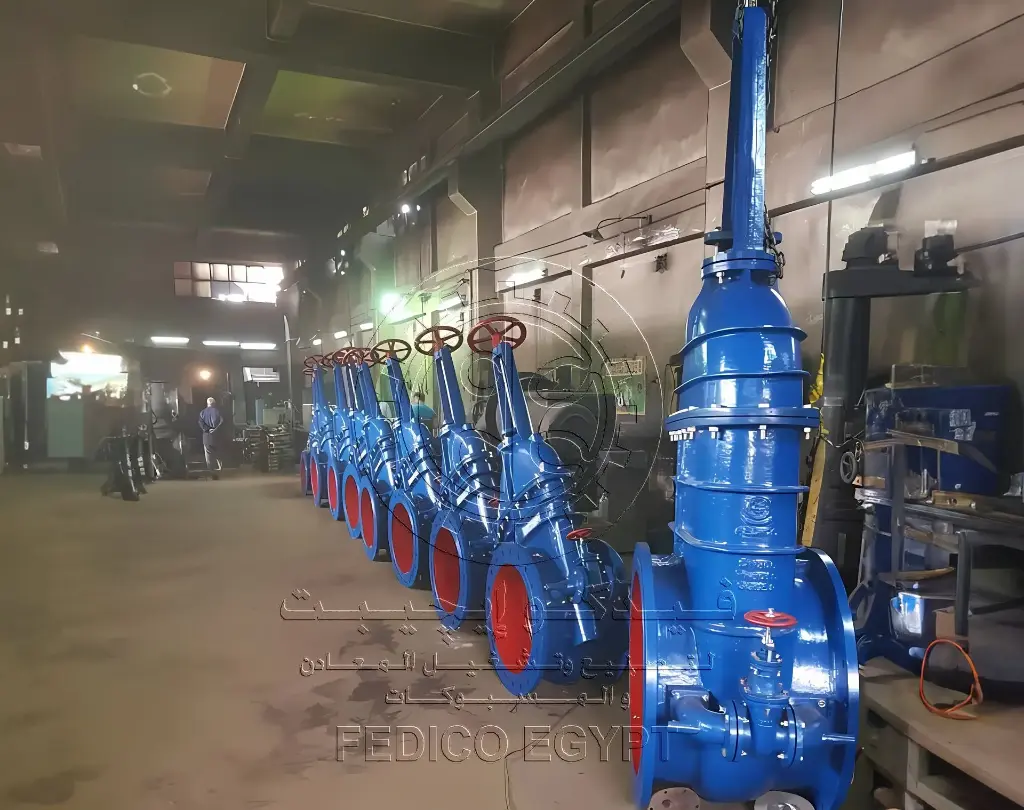

يتم إنتاج صمامات بوابة فيديكو وفقًا للمعيار المصري 971-1991 لصمامات الحديد الزهر المرن.
الاختبارات - بار
يمكننا، عند الطلب، توريد صمامات من درجة الحديد الزهر الرمادي (G.G 20 -25) بالإضافة إلى ما يصل إلى DN 500 مم.
وصلات الفلنجة طبقاً للمواصفة ES 971 – 91 ISO 2531 – 1986 (e) أو أي معيار دولي آخر
ظروف العمل
100-800 |
Nominal diameter (DN)mm |
10 |
Nominal pressure (Pn) (bar) |
15 |
Testing pressure shell (bar) |
Water, sewage |
Testing pressure for seal (bar) |
